• MPP矩形单壁波纹管

    • 品类:电缆保护
    • 别名:FHPP方形单壁波纹管,阻燃高抗冲改性聚丙烯(FHPP)枕型复合波纹套管,FHPP矩形波纹管,FHPP矩形单壁波纹管,MPP方管,MPP矩形管,MPP方形波纹管,MPP矩形波纹管
    • 成分:聚丙烯

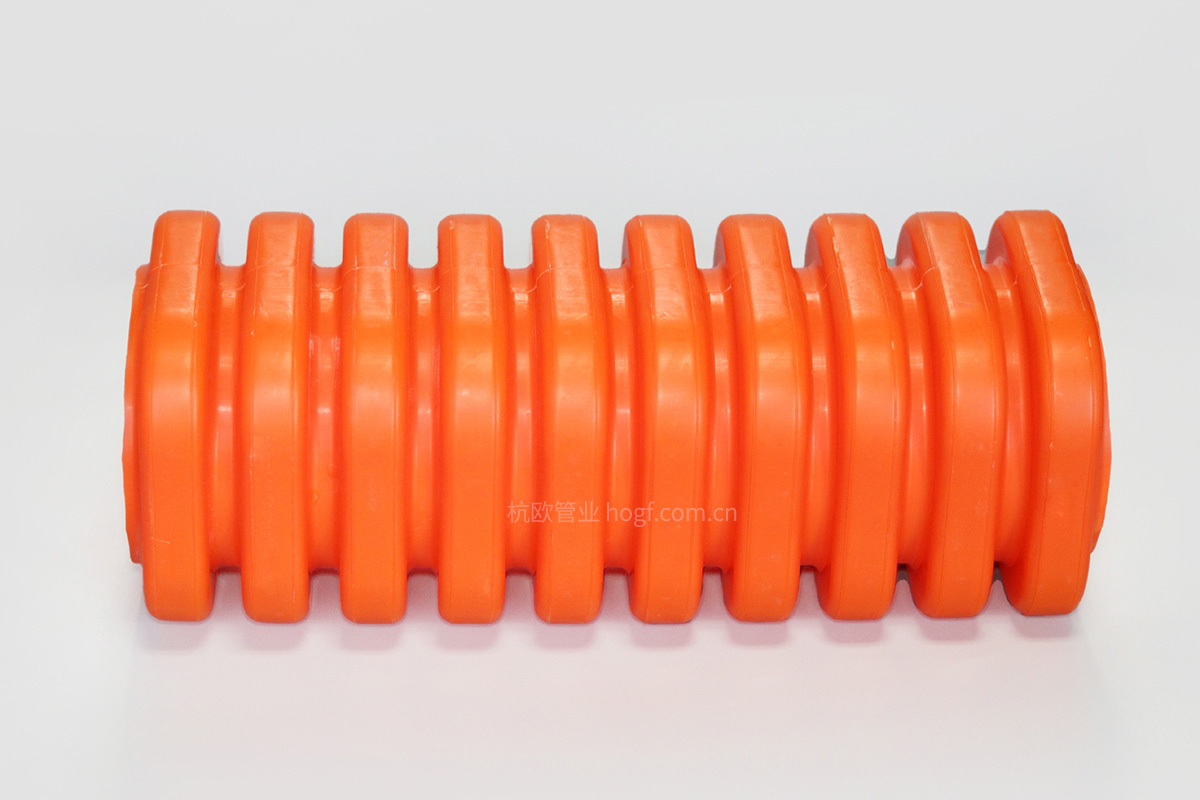

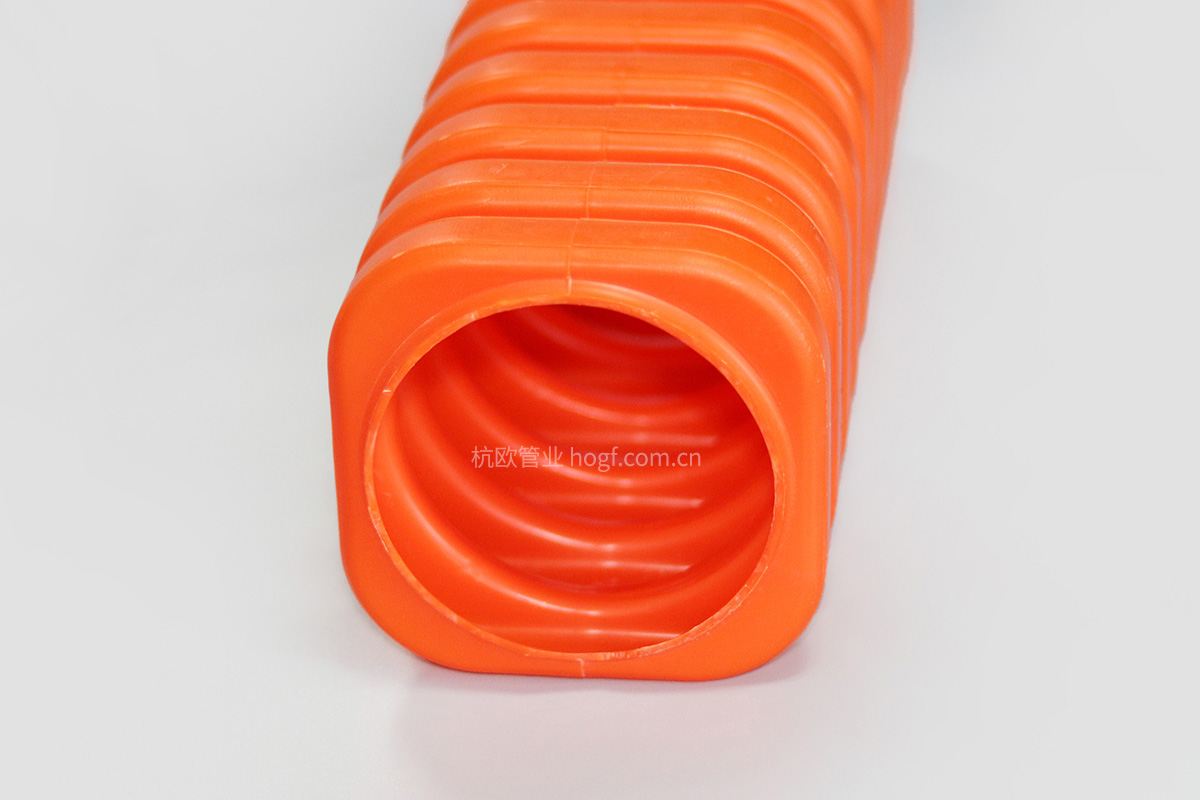

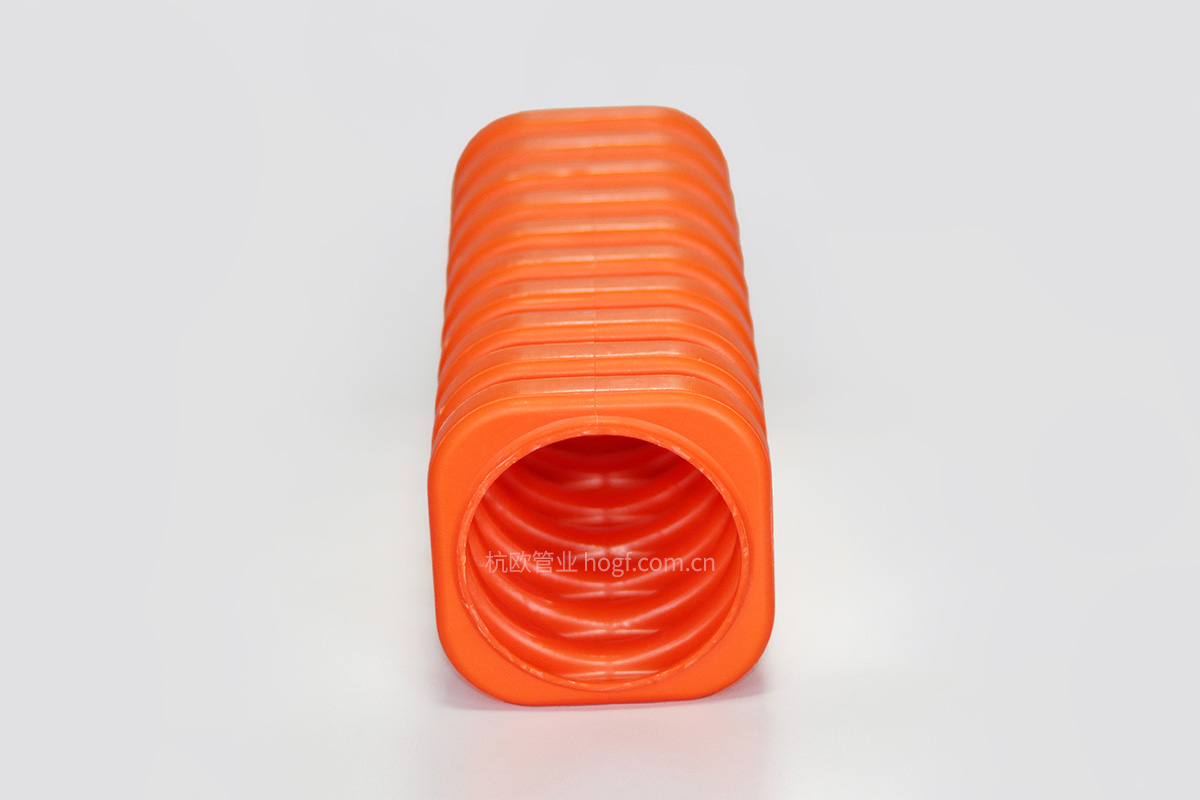

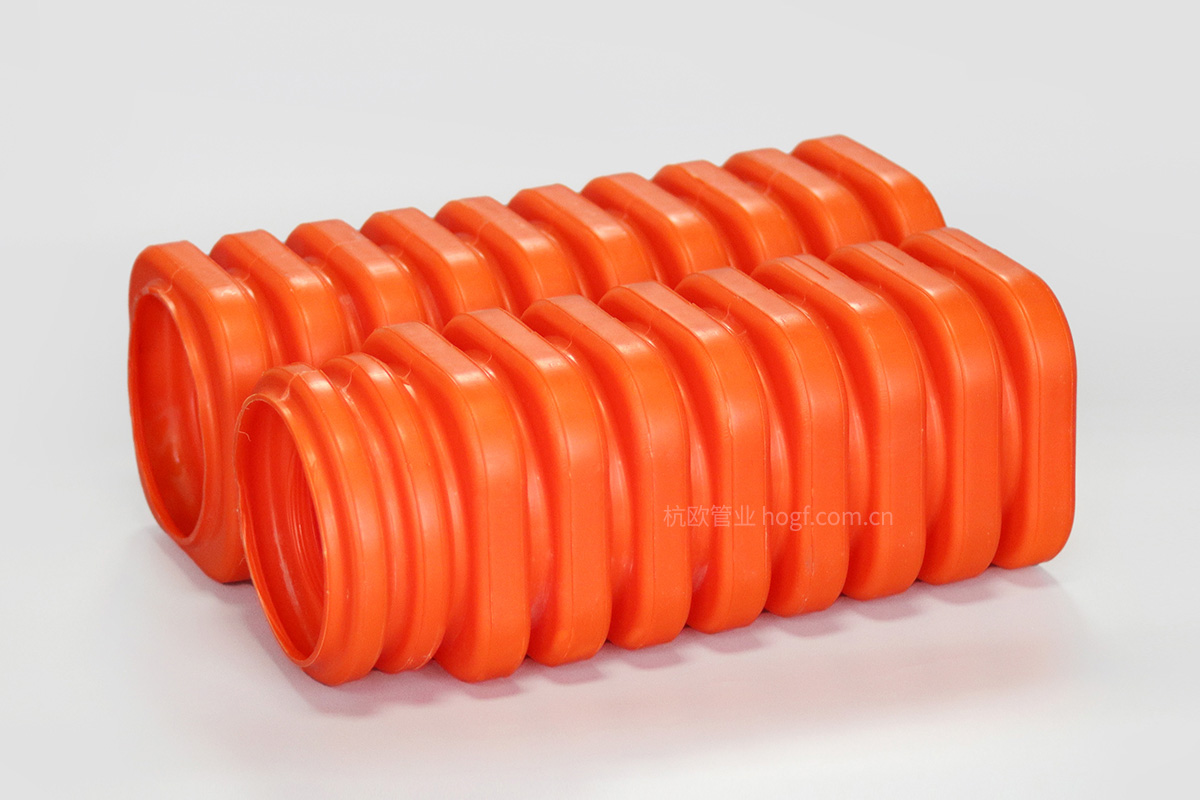

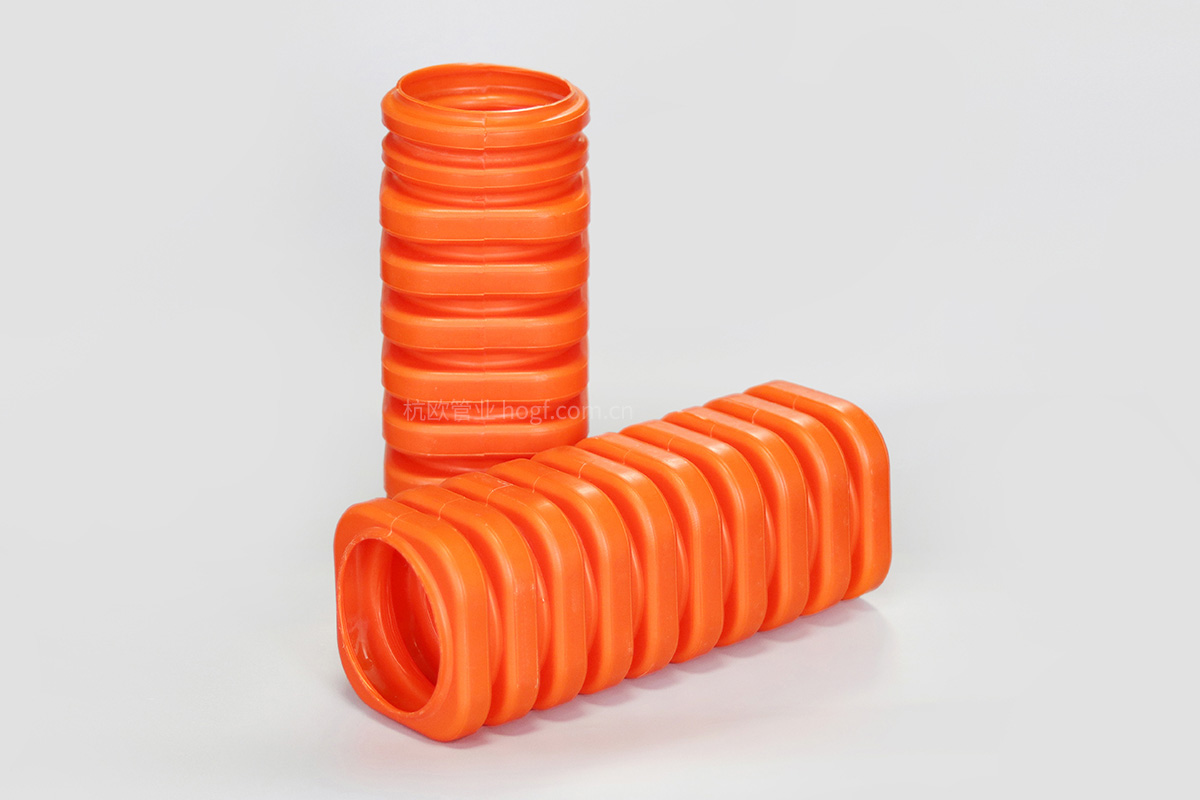

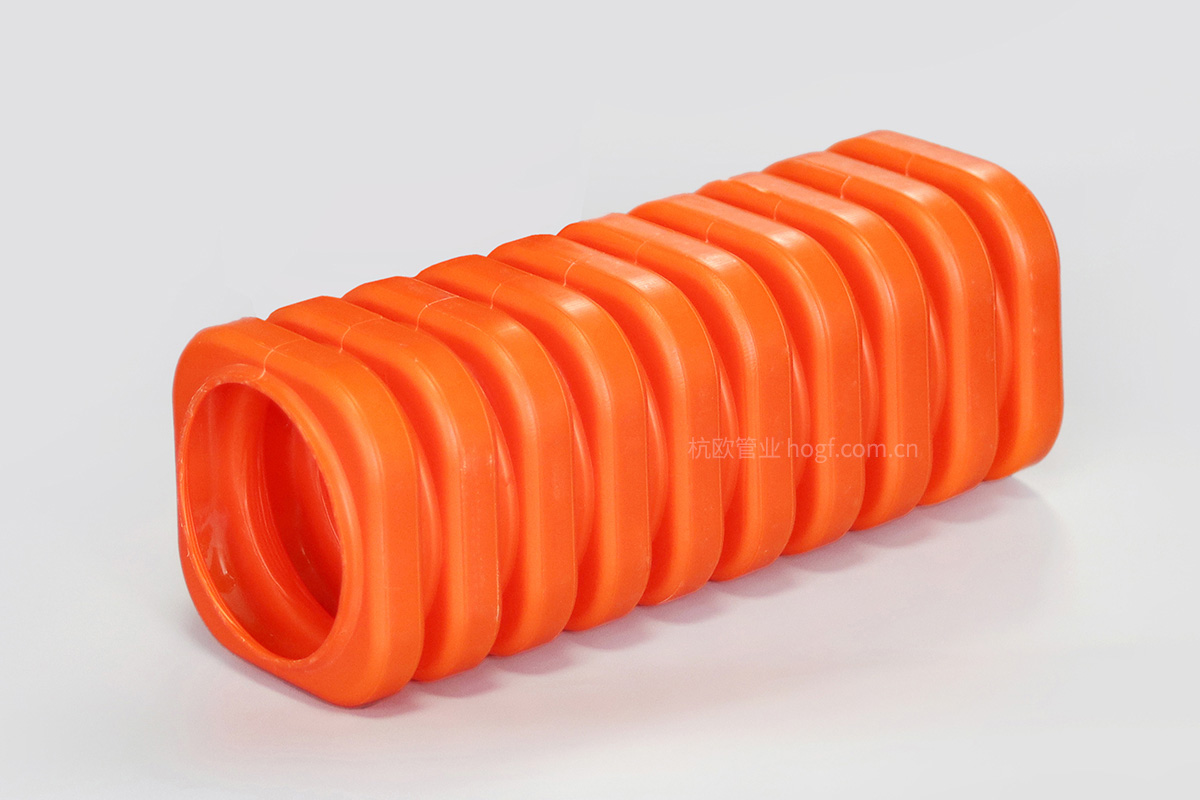

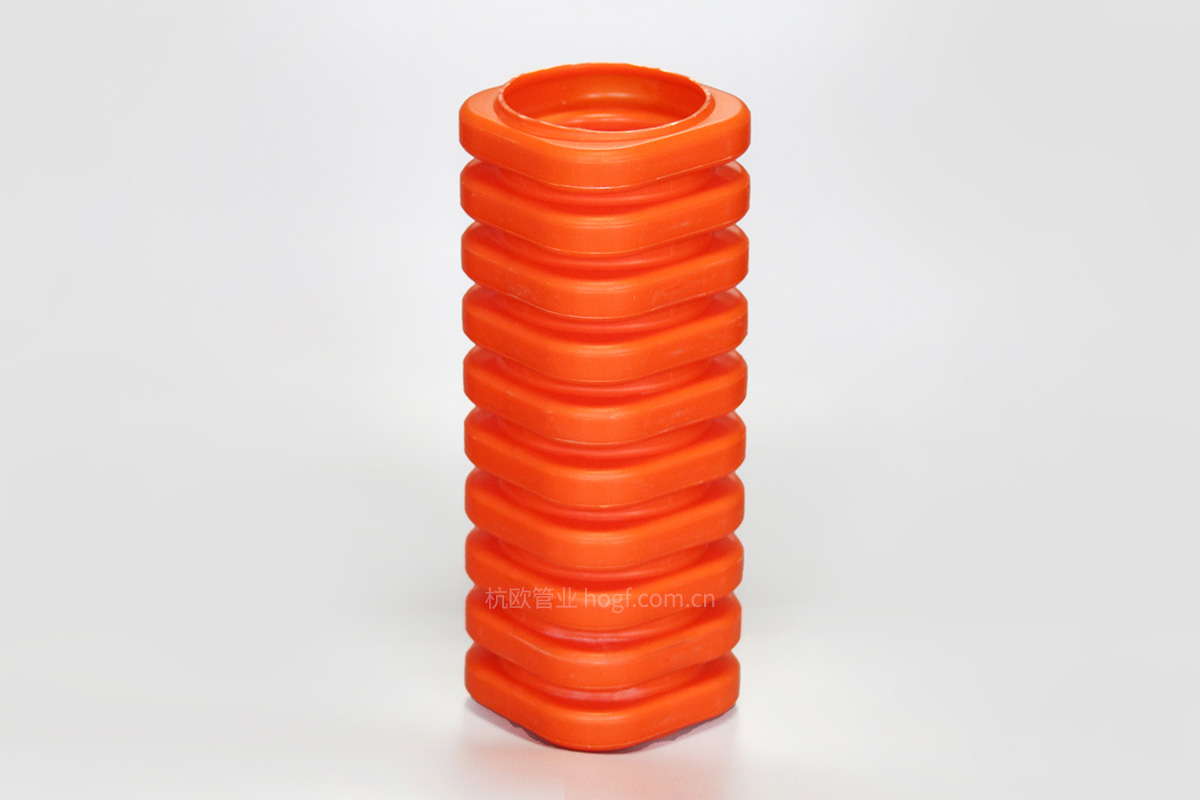

    FHPP方形单壁波纹管是采用复合环保阻燃型改性聚丙烯为主要原料,经特殊的定型模具挤出而成的管材。该管材结构独特,外部采用管枕形状,波谷处为圆形结构,管内、外壁之间呈倒“U”结构,充分利用此种结构,提供截面惯性矩,使管材的抗压强度得到极大提高,同时又由于管材采用特殊地改性材料,使管材具有优良的环刚度、阻燃性、耐热性、安装施工便捷性,是目前更理想的电力及通讯用保护套管。

    详细信息

    • 产品特点

      1、 抗外压强度高:因采用特殊的管枕形波峰,圆形波谷、U型波形结构,极大的提高了管材在垂直方向的抗压强度,同时,圆形波谷又将360度方向的力均匀分散和抵消,使管材环刚度极大提高,可达50 kN/m2以上,最大埋深可达16m。

      2、韧性优良:耐低温及外部破冲击性能良好,因采用了韧性优良的改性材料,大大提高了管材韧性及抗破坏性能,能够在恶劣气候条件下正常使用,任意摔打不破裂;

      3、耐热性好:采用采用环保阻燃型改性聚丙烯原料,维卡耐热温度高,可达135度以上;

      4、阻燃效果好:因采用特殊阻燃改性料,管材能够离火自熄,阻燃等级达V-1以上;

      5、安装施工便捷:因外形为管枕形,因此安装施工时不需使用管枕固定,内壁光滑减少了拉电缆的阻力,极大地减少了工作量,同时也节省了管枕,降低了工程造价。

    • 产品规格

      序号 型号 内径/mm 环刚度 长度/mm
      1 FHPP100 100 SN25/SN50 6000
      2 FHPP150 150 SN25/SN50 6000
      3 FHPP160 160 SN25/SN50 6000
      4 FHPP175 175 SN25/SN50 6000
      5 FHPP200 200 SN25/SN50 6000
    • 产品性能

      项目 单位 指标
      耐外压负载性能 N/200mm ≥3000
      扁平试验 / 垂直方向外形变形量为 40%时,立即卸荷,试样无破裂
      落锤冲击试验 / 试样10/10通过,试验内外壁不应有裂缝或破裂
      纵向回缩率 % 3
      维卡软化温度 135
      体积电阻率 Ω·m 1×1011
      燃烧性能 / V-1
      连接密封性 / 试样无渗漏
    • 其他说明

      本产品适用于电力电缆和通信光、电缆的埋地保护。

      本产品使用卡箍密封连接。

      管材直接管件为一外形为方形,内部为圆形的直接管件。方形管件四个圆弧边角位置带防脱卡槽,防脱卡件安装后防脱叶片卡入防脱卡槽内视为安装到位。使用带防脱件、弹性密封圈承插连接方式,连接方式如图1。
