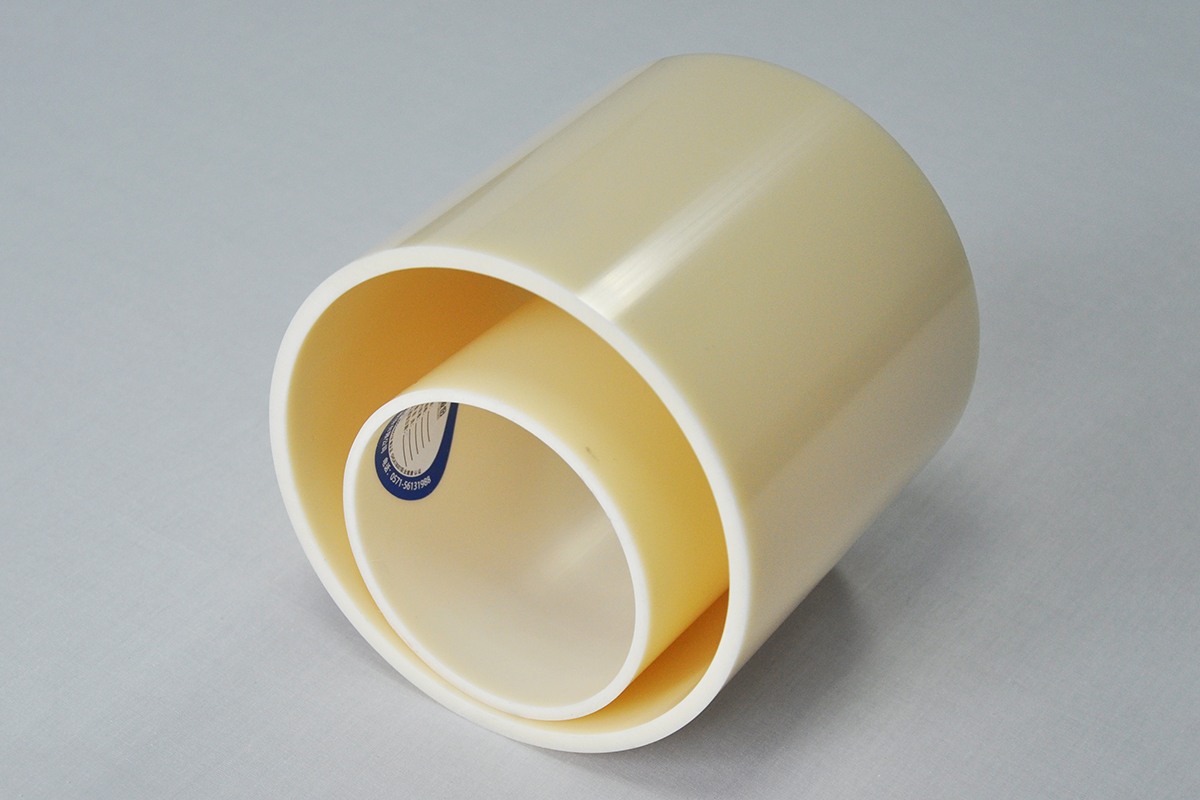

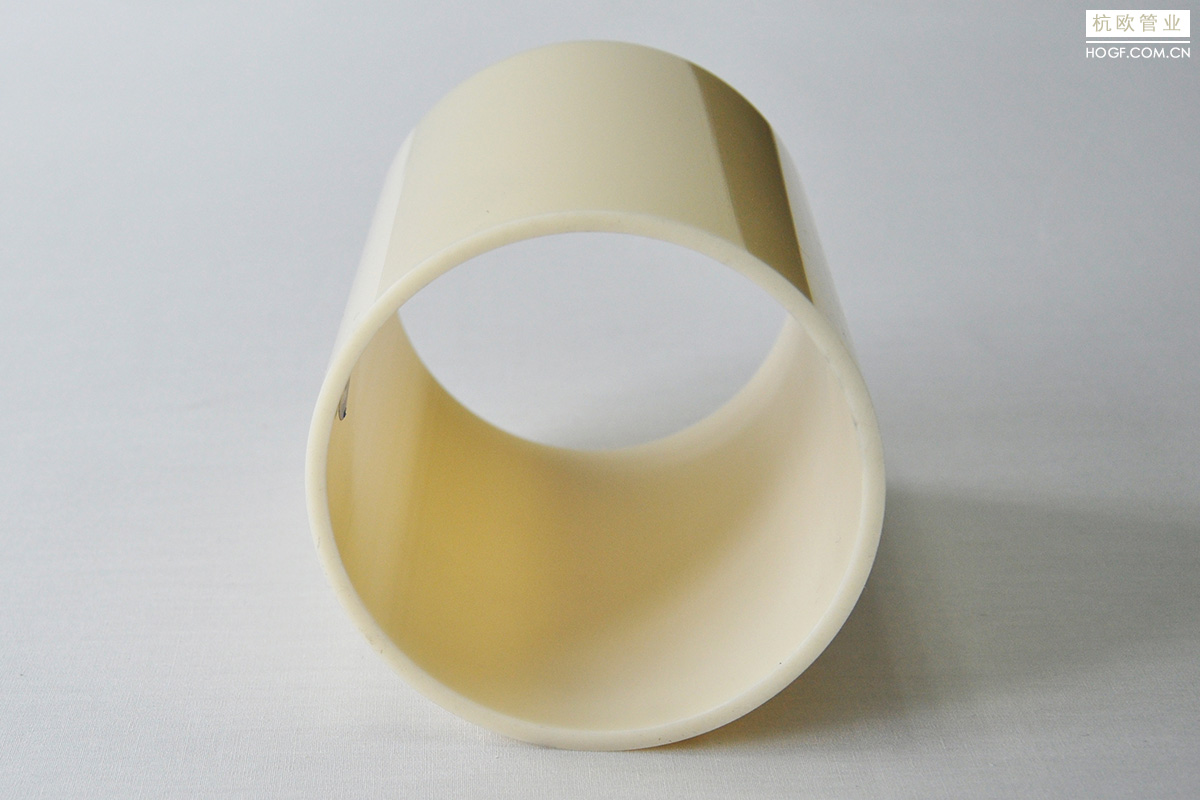

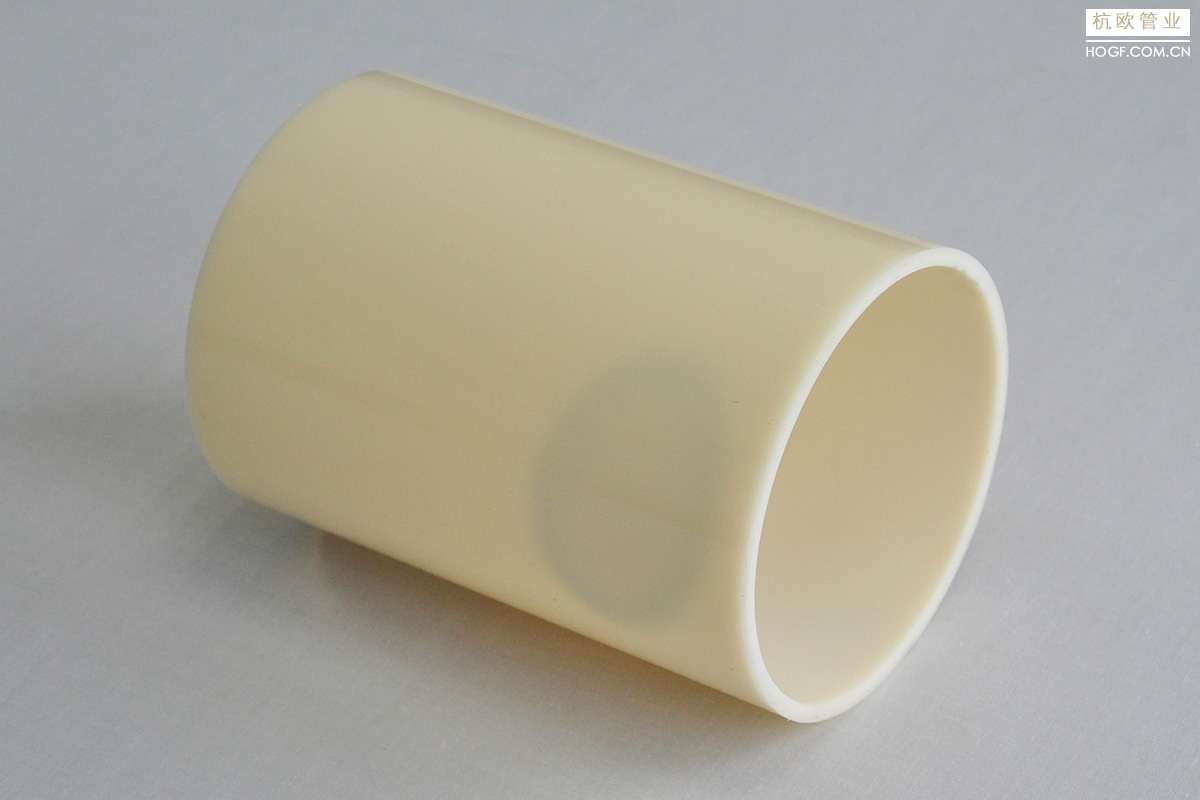

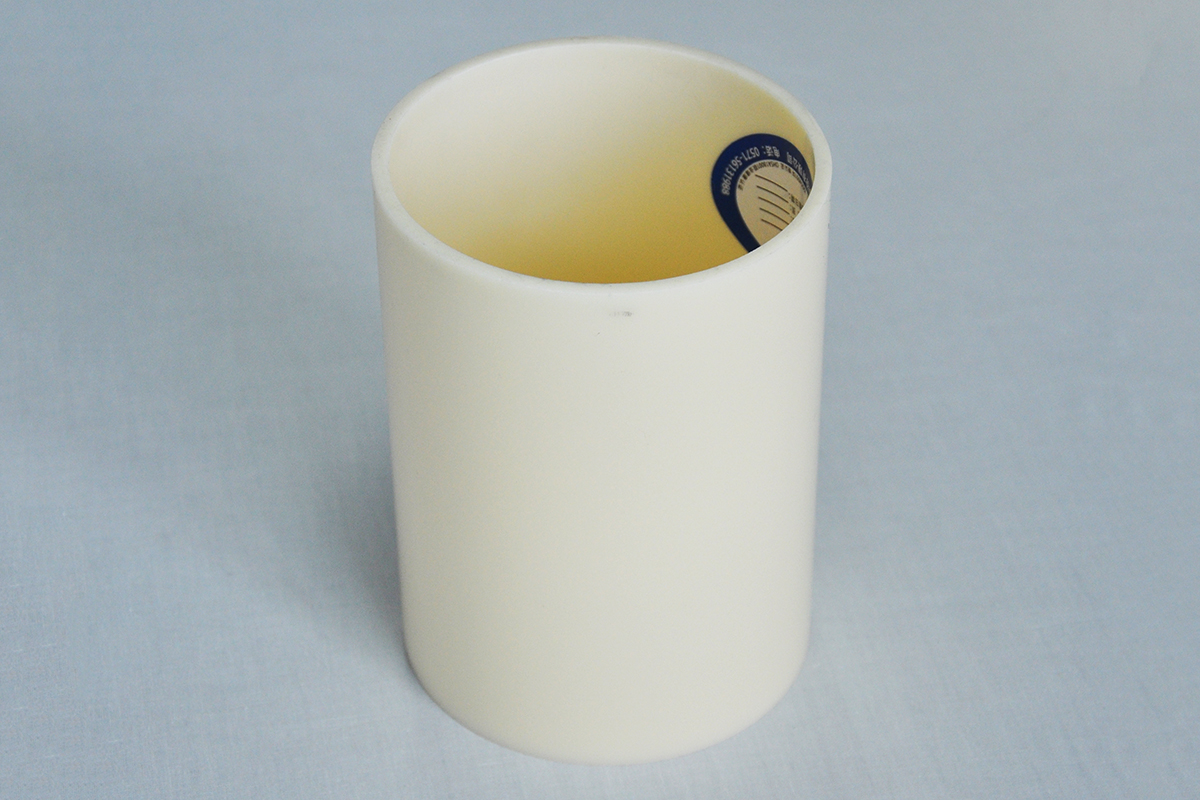

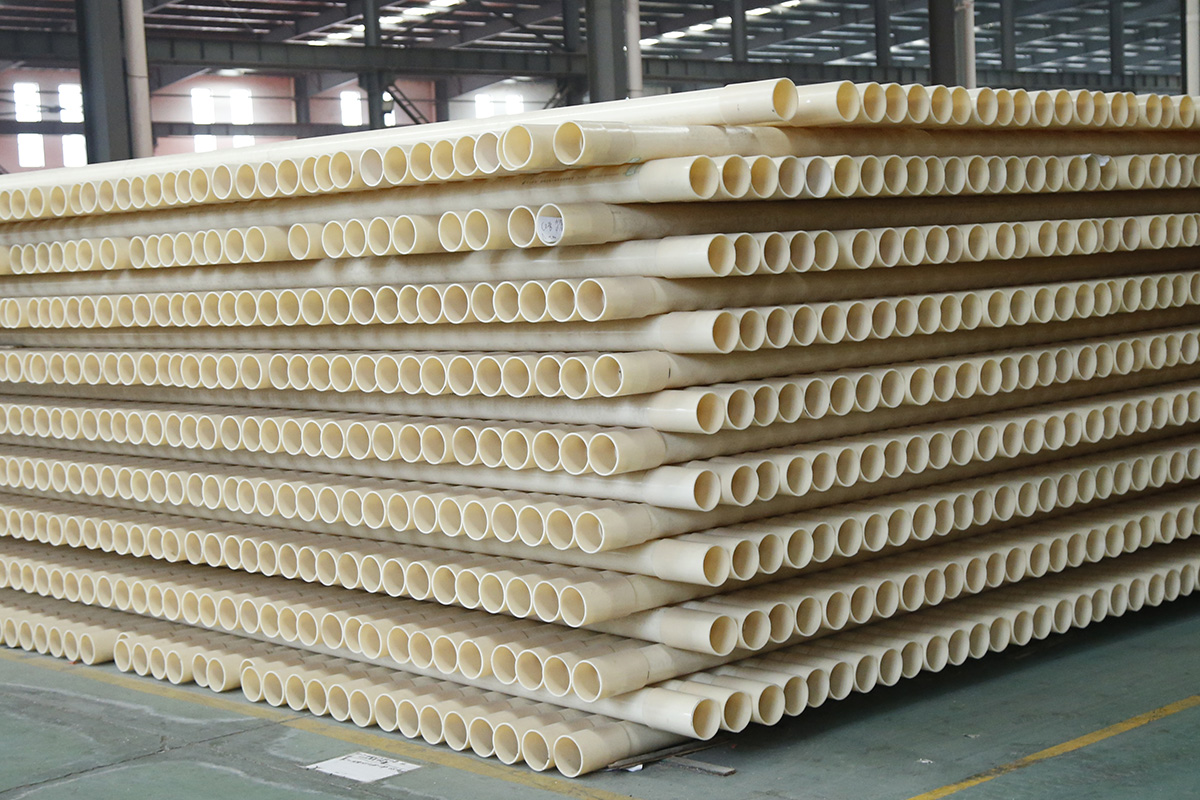

抗压抗冲双轴取向PVC-O管以PVC共混改性原料，在环向和轴向进行拉伸取向特殊工艺制成的一种高抗压、高抗冲管材。同时为贯彻落实《国家环境保护法》，依据国家土壤环境质量标准GB/T15619-1995、环境空气质量标准GB/T3095-2012及T17219-1998等国家标准，抗压抗冲双轴取向PVC-O管制作工艺采用全环保配方，完全达到绿色环保性能，可全面用于建设绿色环保重点工程，造福社会。
产品用于开挖过的马路、机场、轻轨道路线缆的保护和代替MPP、PE、钢管非开挖用管道。
1.抗压强度高（环刚度）：通过双轴取向后，弹性模量达到4000MPa；同样壁厚、外径下环刚度是PVC的1.4倍、PE的5倍、MPP的4倍；
2.优异的低温抗冲击开裂性能，产品可在-20℃下铺设及使用；
3.抗拉强度高：是PVC管的1.5倍，PE/MPP管的3倍，在同样距离非开挖管道中，只需要MPP/PE管壁厚的一半左右；
4.耐腐蚀性强：在50℃下盐酸、硫酸、硝酸、氢氧化钠中浸渍5h，质量无变化；
5.电气绝缘性能好：体积电阻率1016ohm.cm；
6.环保：采用环保原材料，在同样性能下，产品材料使用比PVC、PE、MPP少，能源消耗和碳排放量更低，是可持续发展的材料。
|
项目 |
实壁管技术指标 |
|
落锤冲击（0℃，15kg，D25,2m）TIR（%） |
≤10 |
|
拉伸强度MPa |
≥60 |
|
扁平测试 |
压缩至管内壁互相接触时，试样不应出现裂缝或者破裂 |
|
密度（g/cm3） |
≤1.45 |
|
断裂伸长率（%） |
≥120 |
|
静摩擦系数 |
≤0.35 |
|
维卡软化温度℃（50N） |
≥93 |
|
阻燃性 |
氧指数OI≥32 |
|
自熄时间≤30s |
|
|
环保参数 |
铅含量≤0.005mg/L 铬（六价）≤0.005mg/L 氟化物≤0.1mg/L |
|
连接密封性 |
（0.005MPa水压在20℃下30分钟）无泄漏 |
