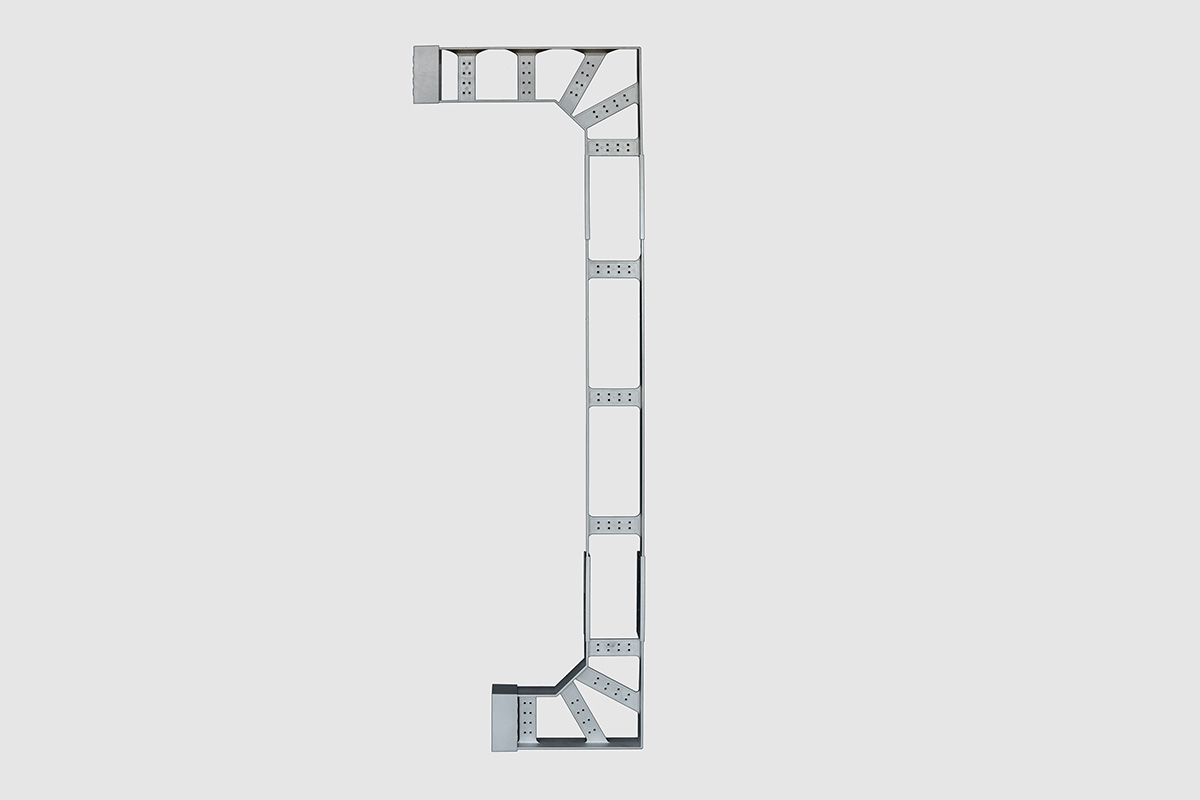

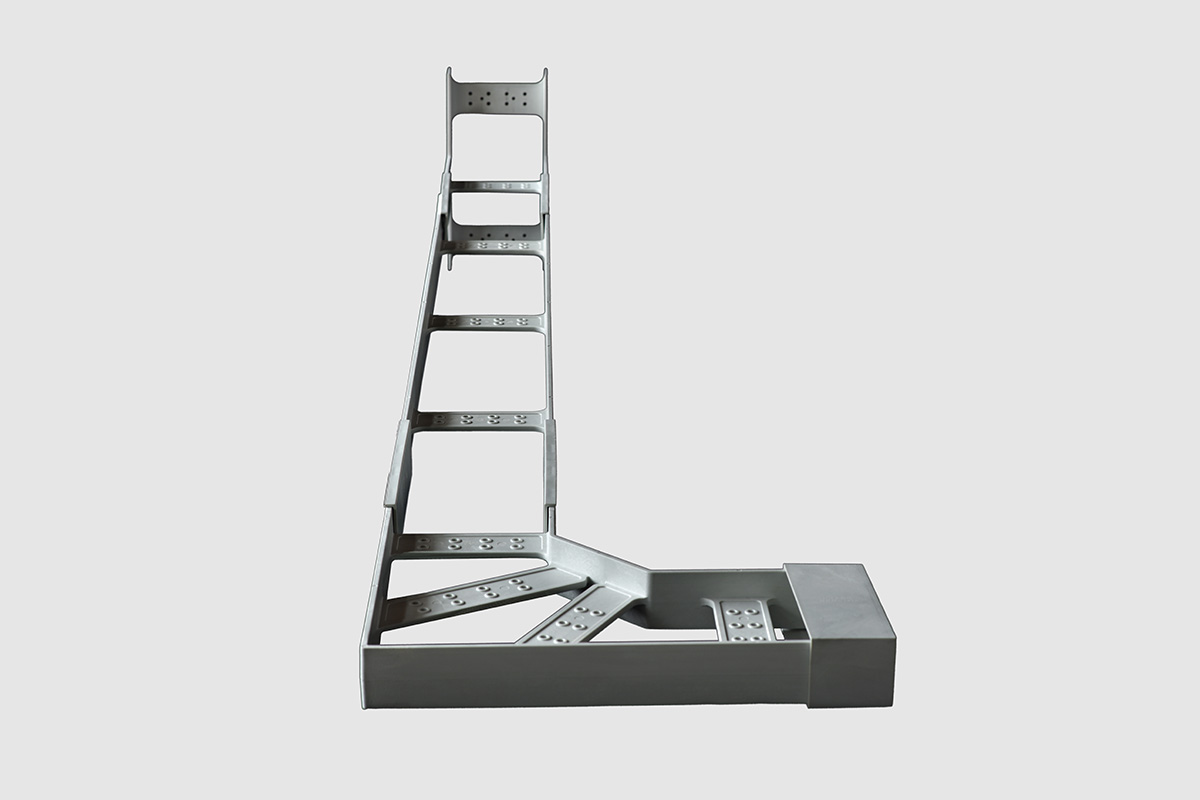

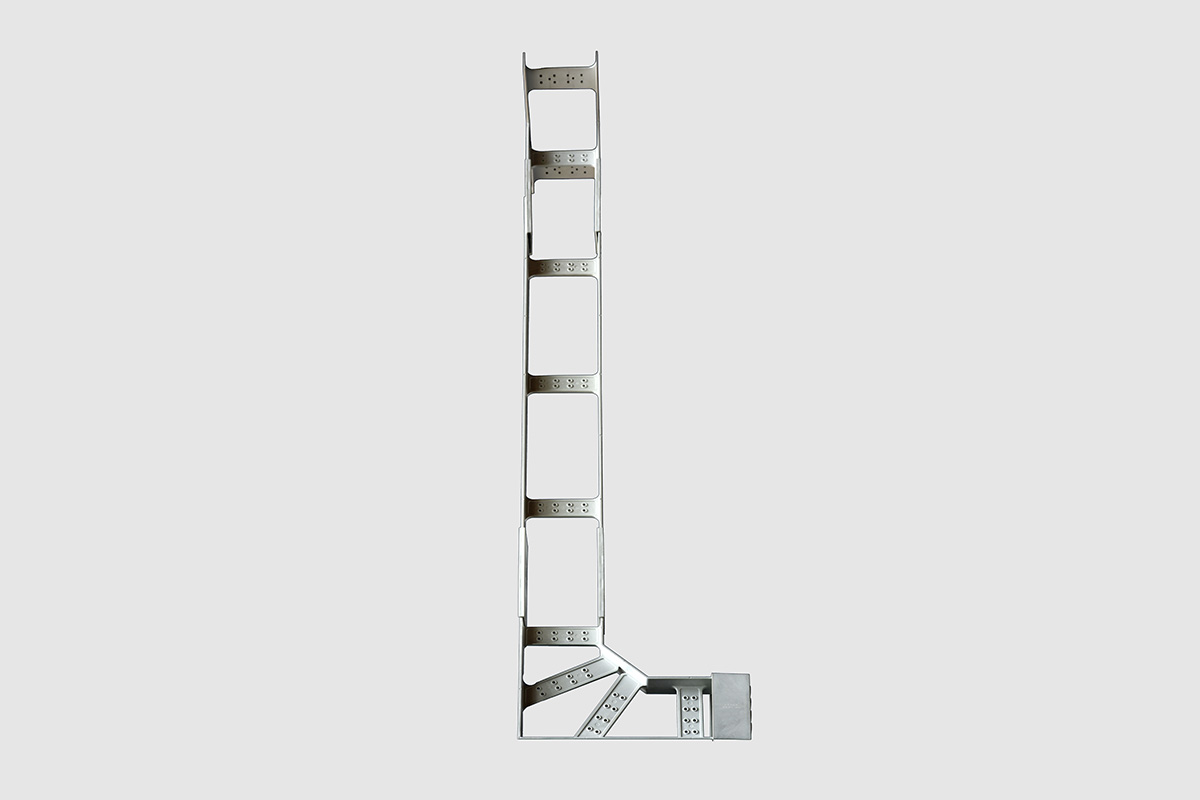

详细信息

• 其他说明

  1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格形式缺乏通用性,因此,设计选型过程应根据电气各个系统的电缆类型、数量,合理选定适用的桥架。
    (1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路线。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。
    (2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。
    (3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。

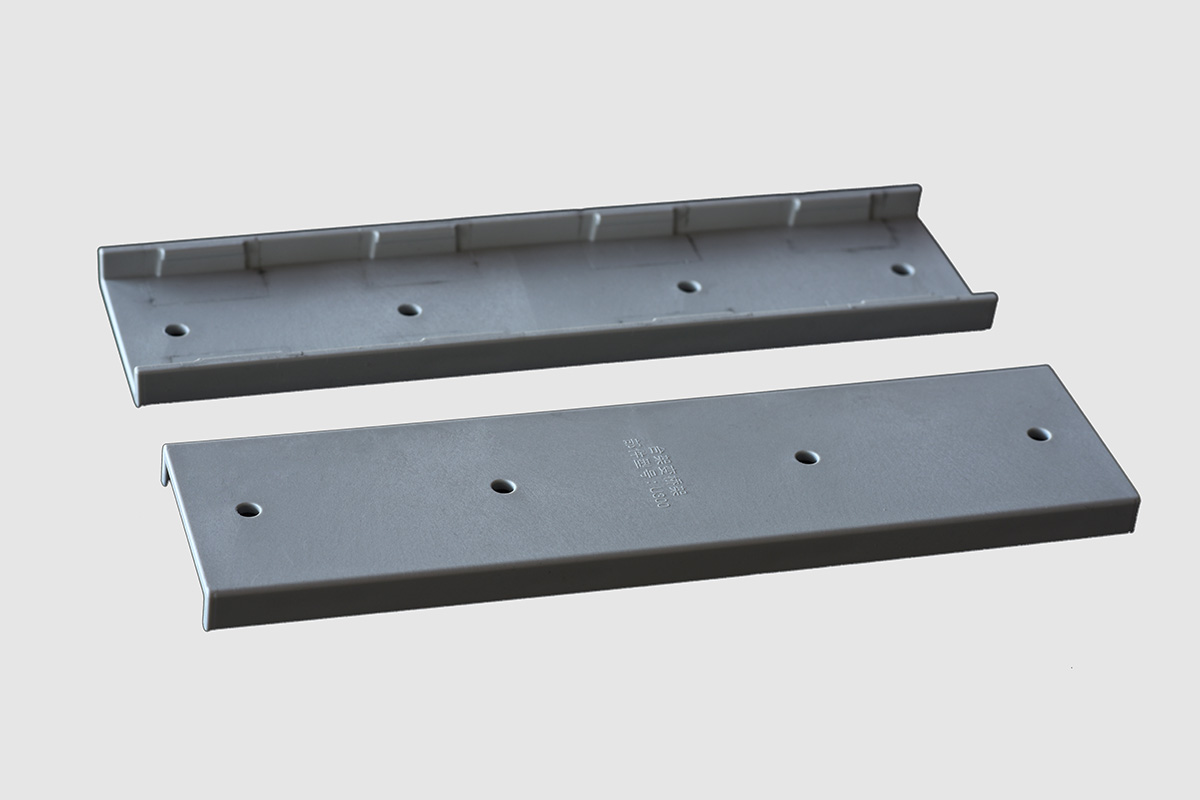

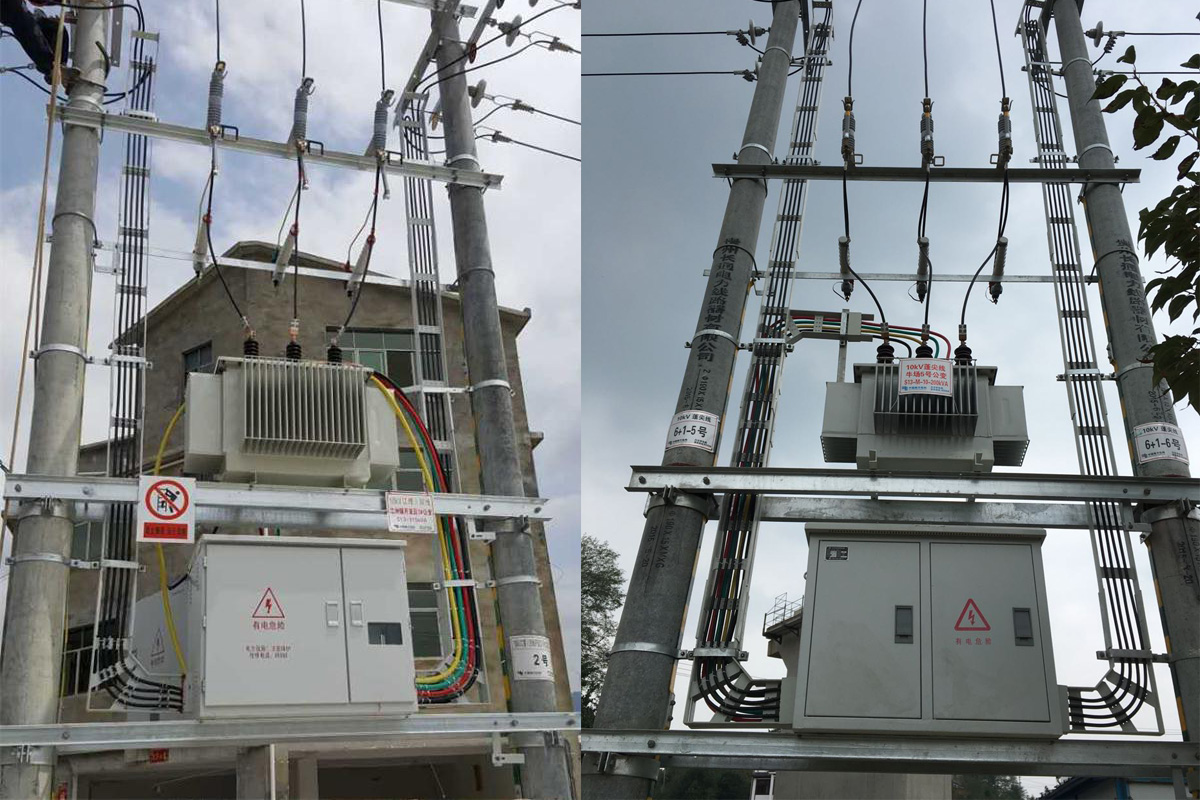

    (4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选择相应的盖板。
    (5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。
  2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。
  3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。
  4、其它安装
    (1)电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。
    (2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
    (3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
    (4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。
    直线段：注明全长、桥架层数、标高、型号及规格。
    拐弯点和分支点:注明所用转弯接板的型号及规格。
