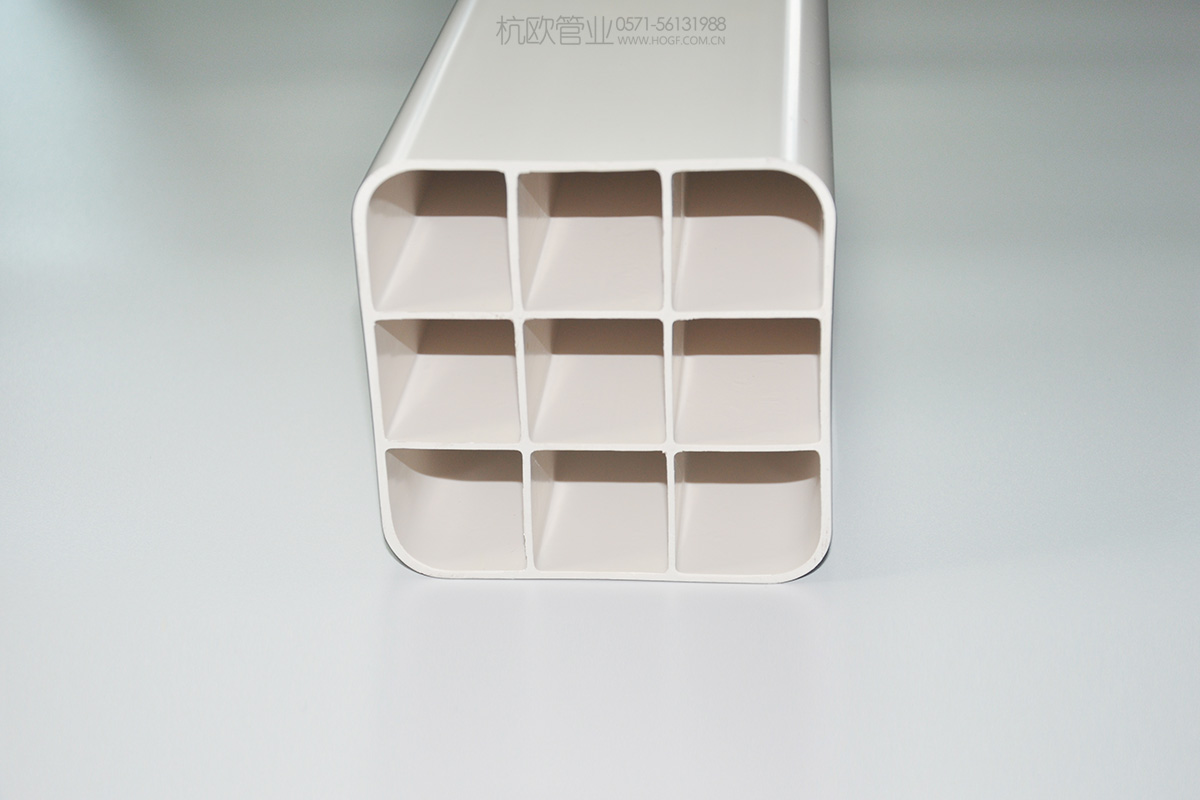

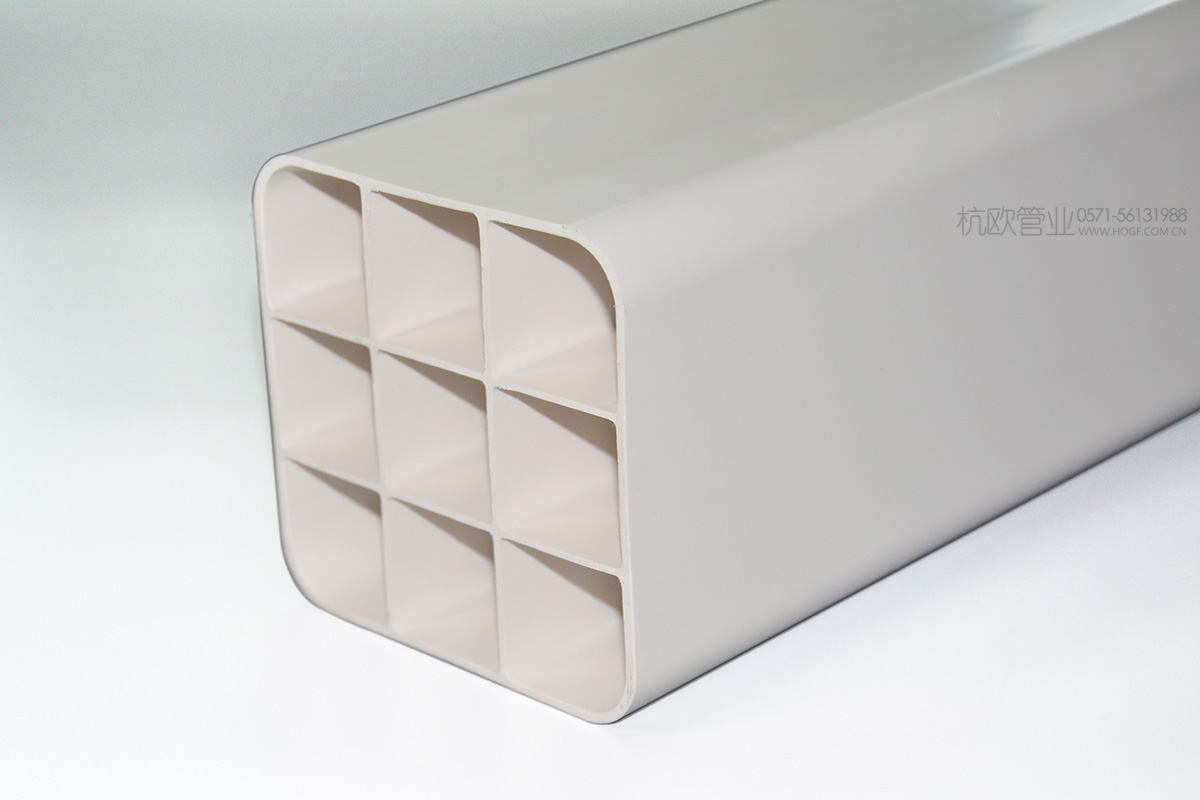

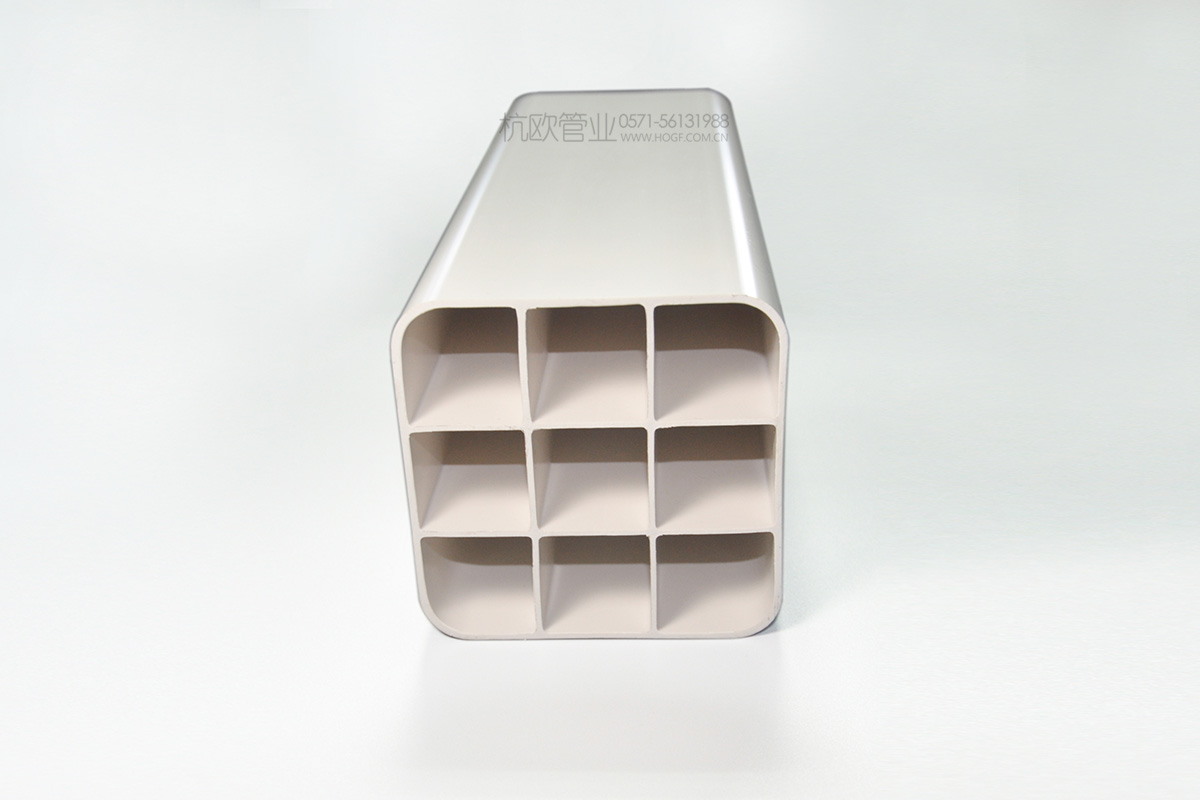

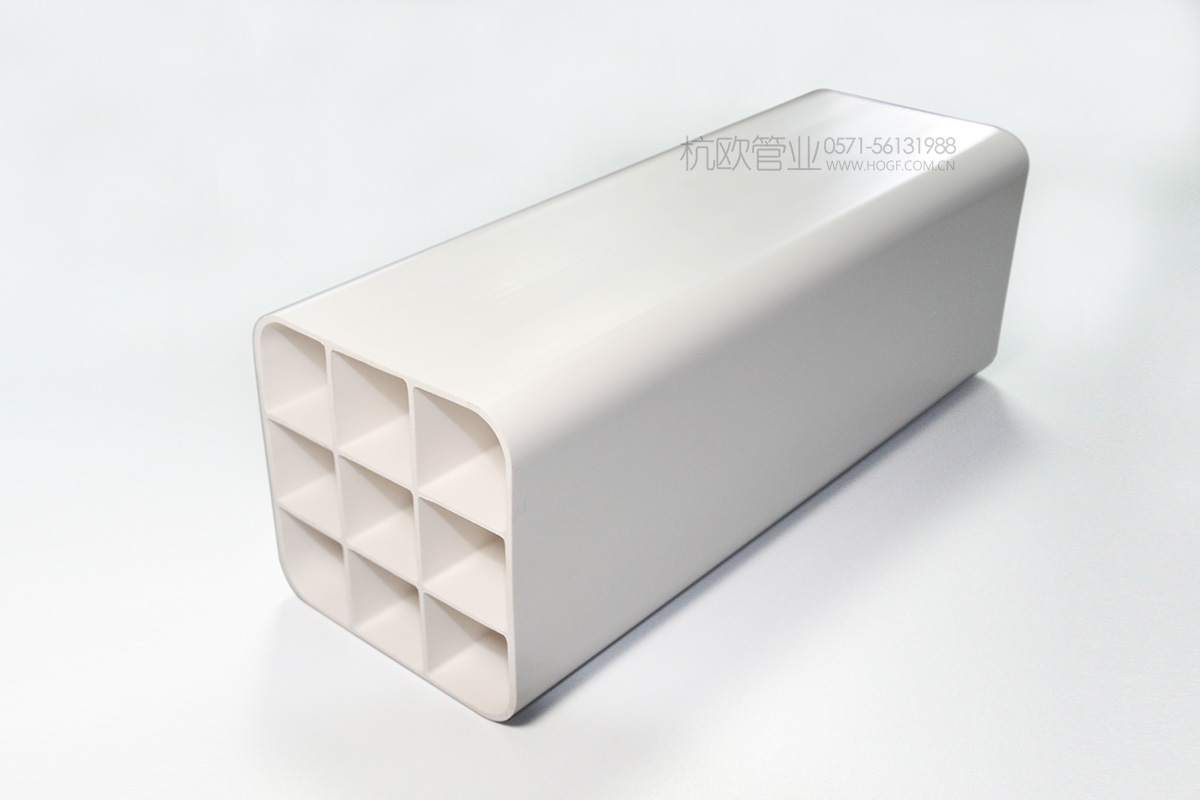

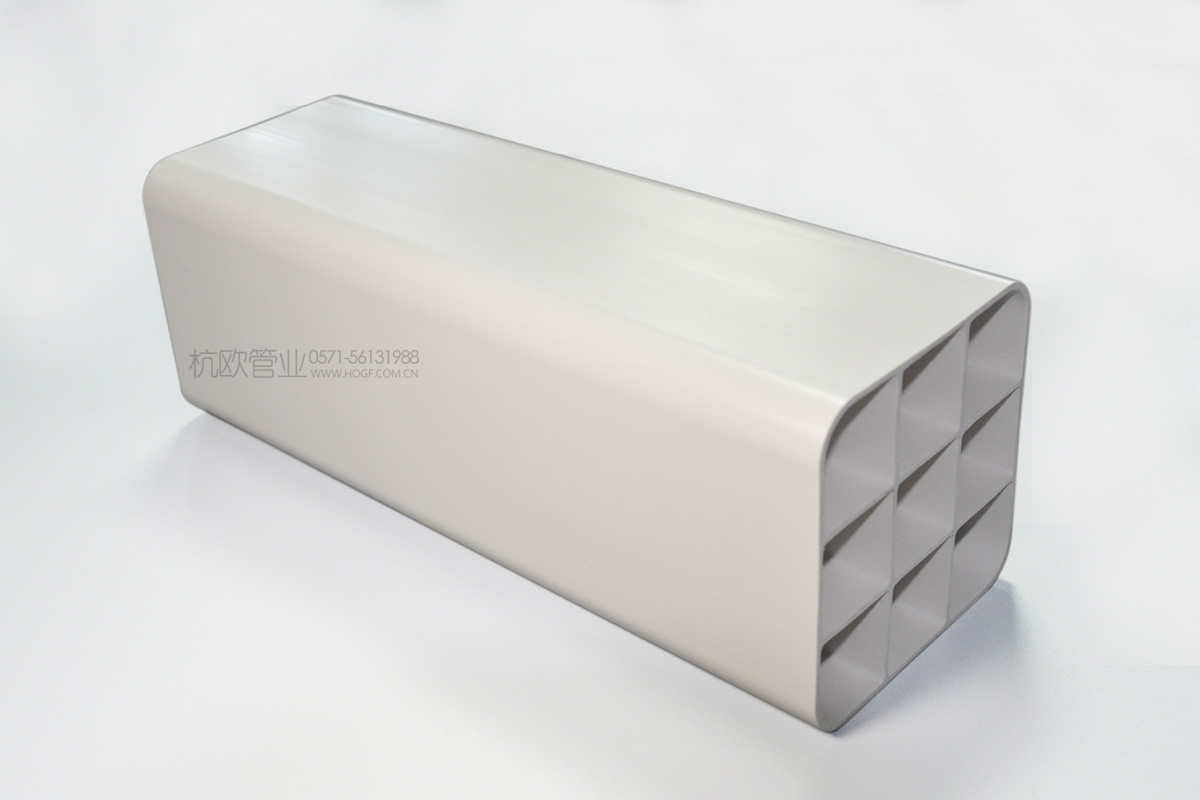

• PVC九孔格栅管

    • 品类:通信保护
    • 别名:PVC多孔管,PVC格栅管,PVC九孔格栅管,PVC六孔格栅管,PVC方孔格栅管,PVC栅格管
    • 成分:硬聚氯乙烯
    地下通信用PVC多孔管是以聚氯乙烯(PVC)树脂为主要原料;地下通信用聚乙烯(PE)多孔管是以做质聚乙烯(PE)树脂为主要原料,以先进的组合配方,经共混挤出成型的一种新型光缆保护套管材,适用于通信光缆的敷设、导向、隔离及保护,其各项性能指标均达到标准要求。产品采用多孔一体的结构,结构紧凑,受力均匀,具有抗压强度大,管孔利用率高,占有管位小,施工成本低,提高工效,安装方便等优点。

    详细信息

    • 产品特点

      1.【抗压性强】

      采用优质耐老化改良PVC工程塑料一次挤出,抗压强度高,蜂窝状合理的力学结构,使管材比普通塑料管材抗压性能高10-100倍,正常情况无须做基础或包封,防沉降,能代替钢管安全穿越马路,阻燃(离火即熄性好),抗腐蚀,耐老化,使用寿命长达50年以上。

      2.【规格齐全】

      产品组合多样、外形美观、主要规格有单孔、3孔、中小4孔、同异径5孔。大小6孔、7孔、8孔、大小9孔等系与不同口径的光(电)缆配套,与原有水泥管道、波纹管道等可以自由过渡、组合、并有相应接头、堵塞、扎带、专用胶水等配件,便于施工操作。

      3.【结构创新】

      节省管位,管材结构紧张,路面开挖较小,仅为水泥管位的10%,有效节省城市地下管位资源,对道路交通及市政影响小。

      4.【韧性良好】

      弯曲自由一段6米管材,弯曲半径可达4米,施工中碰到障碍物或交越其它管线进能轻松辟开。

      5.【施工便捷】

      省工省时护套与子管一体,无需三次穿子管一次铺设即可穿缆,避免了二次穿子管变形扭结,排序混乱,重复施工的麻烦,重量轻、搬运方便;内壁光滑、穿线小力、抗压性强,埋深仅要求0.3-0.5米,无须做基础和水泥包封,先回填细沙石20公分再回填土即可通车,过马路无须做基础和水泥包封。使用PE,水泥浇灌需保养期,一次穿子管才能穿光缆,易腐烂,使用栅格蜂窝施工比使用PE管缩短期近1/2,比使用水泥、钢管缩短工期近3/5。

      6.【利用率高】

      综合造价低,集护套与子管为一体,内孔有效空间大截断后可连接使用,省材耗,工程投入少。比使用PE管省造价20%,更可以替代钢管,节省50%左右的投资。

    • 产品规格

      92管1-92/单位:mm

      截面高X截面宽(HXA)

      92X92

      最小内径(φ1)

      83

      工作面壁厚(e1)

      3.3

      长度(L)

      6000

      109管1-109/单位:mm

      截面高X截面宽(HXA)

      109X109

      最小内径(φ1)

      98

      工作面壁厚(e1)

      4.0

      长度(L)

      6000

      四孔管4-50/单位:mm

      截面高X截面宽(HXA)

      108X108

      最小内径(φ1)

      48

      工作面壁厚(e1)

      3.0

      内壁厚(e2)

      2.4

      长度(L)

      6000

    • 产品性能

      序号 项目 技术指标
      1 落锤冲击试验 0℃,2.5kg,1m冲击,9/10不破裂 9/10不破裂
      2 抗压强度 复合型 92-92 ≥400
      109-109 ≥280
      多孔一体型 栅格式 ≥260
      3 管材刚度(kPa) 多孔一体型 ≥2000
      4 环刚度(kN/m2 实壁型 160X5.0 ≥8.0
      110X5.0 ≥25
      5 扁平试验(1/2) 实壁型 无破裂
      6 拉伸屈服强度(kPa) ≥30
      7 维卡软化温度(℃) ≥82
      8 静摩擦因数 ≤0.35
      9 低温坠落试验(-20℃) 无破裂
      10 热老化后拉伸强度变化率(%) -20≤V≤20
      11 耐腐蚀性能(g/m2 28-32% 盐酸、硫酸 ≤1.50
    • 其他说明

      高强度塑合金管各项综合技术指标处于国内同类产品的领先水平,可替代钢管用于信息管线穿越马路的埋地敷设工程。组合排列容易、施工简便、既可降低工程造价,又可延长通信管道的使用寿命。产品广泛用于互联网、移动电力及所有使用光、电缆作为传输路由的部门。
